ITE connect and Programming

ITE connect and Programming

ITE connect and Programming
ite it8585e programmable
ite it8586e programmable
ite it8985e programmable
ite it8587e programmable
ite it8522 programmable
ite it8987e programmable
ite it8589 programmable
ite it8522 programmable
ite IT8380E programmable 192kb
ite IT8380VG programmable 192kb
ite IT8995E-128 programmable
ite it8886H programmable
ite it8886he programmable
ite it8386 programmable
te it8518 non programmable
ite it8517 non programmable
ite it8572 non programmable
ite IT8528E programmable

[PinOut0]
NoteBook =Adapter
BoardNo=Adapter
ChipMark=IT8580E_IT8586E
JKBPins=14
Invert=0
AddBy=Admin
KSO0=9
KSO1=10
KSO2=11
KSO3=12
KSO4=13
KSO5=14
KSO6=15
KSO7=16
KSO9=18
KSI0=1
KSI1=2
KSI2=3
KSI3=4
KSI4=5
KSI5=6

[PinOut1]
NoteBook=LENOVO Y400
BoardNo=LA-8691P
ChipMark=IT8580E
JKBPins=24
Invert=1
AddBy=Admin
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6

[PinOut2]
NoteBook=LENOVO E450
BoardNo=NM-A211
ChipMark=IT8586E
JKBPins=32
Invert=0
AddBy=Admin
KSO0=26
KSO1=22
KSO2=20
KSO3=15
KSO4=19
KSO5=23
KSO6=16
KSO7=18
KSO9=29
KSI0=21
KSI1=32
KSI2=25
KSI3=24
KSI4=28
KSI5=27

[PinOut3]
NoteBook=LENOVO G50-30
BoardNo=NM-A311
ChipMark=IT8586E
JKBPins=30
Invert=0
AddBy=Jackson
KSO0=24
KSO1=20
KSO2=18
KSO3=13
KSO4=17
KSO5=21
KSO6=14
KSO7=16
KSO9=27
KSI0=19
KSI1=30
KSI2=23
KSI3=22
KSI4=26
KSI5=25

[PinOut4]
NoteBook=LENOVO Y510P
BoardNo=NM-A032
ChipMark=IT8586E
JKBPins=30
Invert=0
AddBy=Jackson
KSO0=24
KSO1=20
KSO2=18
KSO3=13
KSO4=17
KSO5=21
KSO6=14
KSO7=16
KSO9=27
KSI0=19
KSI1=30
KSI2=23
KSI3=22
KSI4=26
KSI5=25

[PinOut5]
NoteBook=LENOVO Z50-70
BoardNo=NM-A273
ChipMark=IT8586E
JKBPins=30
Invert=1
AddBy=Jackson
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6

[PinOut6]
NoteBook=LENOVO G40-70M
BoardNo=NM-A273
ChipMark=IT8586E
JKBPins=30
Invert=1
AddBy=Jackson
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6

[PinOut7]
NoteBook=ASUS K555L
BoardNo=X555LD
ChipMark=IT8585E
JKBPins=24
Invert=1
AddBy=Jackson
KSO0=2
KSO1=11
KSO2=16
KSO3=8
KSO4=17
KSO5=15
KSO6=19
KSO7=1
KSO9=5
KSI0=13
KSI1=3
KSI2=10
KSI3=12
KSI4=9
KSI5=7

[PinOut8]
NoteBook=ASUS X551MA
BoardNo=X551MA
ChipMark=IT8585E
JKBPins=24
Invert=1
AddBy=Jackson
KSO0=2
KSO1=11
KSO2=16
KSO3=8
KSO4=17
KSO5=15
KSO6=19
KSO7=1
KSO9=5
KSI0=13
KSI1=3
KSI2=10
KSI3=12
KSI4=9
KSI5=7

[PinOut9]
NoteBook=ASUS X550LD
BoardNo=X550LD
ChipMark=IT8585E
JKBPins=24
Invert=0
AddBy=Jackson
KSO0=2
KSO1=11
KSO2=16
KSO3=8
KSO4=17
KSO5=15
KSO6=19
KSO7=1
KSO9=5
KSI0=13
KSI1=3
KSI2=10
KSI3=12
KSI4=9
KSI5=7

[PinOut10]
NoteBook=LENOVO YOGA 314
BoardNo=NM-A381
ChipMark=IT8386E
JKBPins=26
Invert=0
AddBy=Jackson
KSO0=20
KSO1=16
KSO2=14
KSO3=9
KSO4=13
KSO5=17
KSO6=10
KSO7=12
KSO9=23
KSI0=15
KSI1=26
KSI2=19
KSI3=18
KSI4=22
KSI5=21

[PinOut11]
NoteBook=LENOVO G40-30
BoardNo=NM A311
ChipMark=IT8586E
JKBPins=26
Invert=1
AddBy=Johnwen
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6

[PinOut12]
NoteBook=LENOVO E540
BoardNo=NM-A161
ChipMark=IT8586E
JKBPins=32
Invert=0
AddBy=Admin
KSO0=26
KSO1=22
KSO2=20
KSO3=15
KSO4=19
KSO5=23
KSO6=16
KSO7=18
KSO9=29
KSI0=21
KSI1=32
KSI2=25
KSI3=24
KSI4=28
KSI5=27

[PinOut13]
NoteBook=ASUS X450JF
BoardNo=SV41J 12279
ChipMark=IT8587E
JKBPins=24
Invert=0
AddBy=Jackson
KSO0=23
KSO1=4
KSO2=20
KSO3=3
KSO4=19
KSO5=21
KSO6=17
KSO7=22
KSO9=2
KSI0=12
KSI1=7
KSI2=11
KSI3=13
KSI4=10
KSI5=6

[PinOut14]
NoteBook=ASUS X450VE
BoardNo=SV41V 12278
ChipMark=IT8587E
JKBPins=24
Invert=0
AddBy=Jackson
KSO0=23
KSO1=4
KSO2=20
KSO3=3
KSO4=19
KSO5=21
KSO6=17
KSO7=22
KSO9=2
KSI0=12
KSI1=7
KSI2=11
KSI3=13
KSI4=10
KSI5=6

[PinOut15]
NoteBook=CLEVO P150SM
BoardNo=
ChipMark=IT8587E
JKBPins=26
Invert=1
AddBy=mouse729
KSO0=1
KSO1=2
KSO2=3
KSO3=4
KSO4=5
KSO5=6
KSO6=7
KSO7=8
KSO9=10
KSI0=24
KSI1=23
KSI2=22
KSI3=21
KSI4=20
KSI5=19

[PinOut16]
NoteBook=THINKPAD L480
BoardNo=EL480/EL580 NM-B461
ChipMark=IT8996E-256
JKBPins=40
Invert=1
AddBy=PANDAOFU
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6

[PinOut17]
NoteBook=CLEVO W650SJ
BoardNo=W650SJ
ChipMark=IT8587E
JKBPins=24
Invert=1
AddBy=Subotin
KSO0=1
KSO1=2
KSO2=3
KSO3=7
KSO4=9
KSO5=10
KSO6=13
KSO7=16
KSO9=18
KSI0=4
KSI1=5
KSI2=6
KSI3=8
KSI4=11

[PinOut18]
NoteBook=HP_15
BoardNo=DAY11AMB6E0_revE
ChipMark=IT8987E
JKBPins=32
Invert=0
AddBy=Cianyika
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6
[PinOut19]
NoteBook=HP G6
BoardNo=QUNTA 53
ChipMark=IT8518E
JKBPins=24
Invert=0
AddBy=CIANYIKA
KSO0=7
KSO1=11
KSO2=13
KSO3=18
KSO4=14
KSO5=10
KSO6=17
KSO7=15
KSO9=4
KSI0=12
KSI1=1
KSI2=8
KSI3=9
KSI4=5
KSI5=6

N550JV KB_pins=24 PD0=2 PD1=11 PD2=16 PD3=8 PD4=17 PD5=15 PD6=19 PD7=1 BUSY=5 STB=13 AFD=3 INIT=10 SLIN=12 KSI4=9 KSI5=7

X200MA KB_pins=24 PD0=2 PD1=21 PD2=5 PD3=22 PD4=6 PD5=4 PD6=8 PD7=3 BUSY=23 STB=13 AFD=18 INIT=14 SLIN=12 KSI4=15 KSI5=19
X453MA KB_pins=24 PD0=2 PD1=11 PD2=16 PD3=8 PD4=17 PD5=15 PD6=19 PD7=1 BUSY=5 STB=13 AFD=3 INIT=10 SLIN=12 KSI4=9 KSI5=7
X550LA KB_pins=24 PD0=23 PD1=14 PD2=9 PD3=17 PD4=8 PD5=10 PD6=6 PD7=24 BUSY=20 STB=12 AFD=22 INIT=15 SLIN=13 KSI4=18 KSI5=16
X551MA KB_pins=24 PD0=2 PD1=11 PD2=16 PD3=8 PD4=17 PD5=15 PD6=19 PD7=1 BUSY=5 STB=13 AFD=3 INIT=10 SLIN=12 KSI4=9 KSI5=7
X553MA KB_pins=24 PD0=2 PD1=11 PD2=16 PD3=8 PD4=17 PD5=15 PD6=19 PD7=1 BUSY=5 STB=13 AFD=3 INIT=10 SLIN=12 KSI4=9 KSI5=7
TP550LD KB_pins=24 PD0=2 PD1=11 PD2=16 PD3=8 PD4=17 PD5=15 PD6=19 PD7=1 BUSY=5 STB=13 AFD=3 INIT=10 SLIN=12 KSI4=9 KSI5=7
S551LN KB_pins=24 PD0=2 PD1=11 PD2=16 PD3=8 PD4=17 PD5=15 PD6=19 PD7=1 BUSY=5 STB=13 AFD=3 INIT=10 SLIN=12 KSI4=9 KSI5=7
UX31LA KB_pins=30 PD0=29 PD1=10 PD2=26 PD3=9 PD4=25 PD5=27 PD6=23 PD7=28 BUSY=8 STB=18 AFD=13 INIT=17 SLIN=19 KSI4=16 KSI5=12

LA-8692P KB_pins=30 (JKB1) PD0=24 PD1=20 PD2=18 PD3=13 PD4=17 PD5=21 PD6=14 PD7=16 BUSY=27 STB=19 AFD=30 INIT=23 SLIN=22 KSI4=26 KSI5=25
NM-A032 KB_pins=30 (JKB1) PD0=24 PD1=20 PD2=18 PD3=13 PD4=17 PD5=21 PD6=14 PD7=16 BUSY=27 STB=19 AFD=30 INIT=23 SLIN=22 KSI4=26 KSI5=25
NM-A161 KB_pins=32 (JKB1) PD0=26 PD1=22 PD2=20 PD3=15 PD4=19 PD5=23 PD6=16 PD7=18 BUSY=29 STB=21 AFD=32 INIT=25 SLIN=24 KSI4=28 KSI5=27
NM-A181 KB_pins=30 (JKB3) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A191 KB_pins=26 PD0=26 PD1=25 PD2=24 PD3=23 PD4=22 PD5=21 PD6=20 PD7=19 BUSY=17 STB=10 AFD=9 INIT=8 SLIN=7 KSI4=6 KSI5=5
NM-A271 KB_pins=30 (JKB3) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A273 KB_pins=30 (JKB1) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A281 KB_pins=30 (JKB3) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A311 KB_pins=30 (JKB3) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A331 KB_pins=30 (JKB3) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A681 KB_pins=26 (JKB1) PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
NM-A841 KB_pins=32 (JKB1) PD0=20 PD1=16 PD2=14 PD3=9 PD4=13 PD5=17 PD6=10 PD7=12 BUSY=23 STB=15 AFD=26 INIT=19 SLIN=18 KSI4=22 KSI5=21

EG50-KB KB_pins=26 PD0=1 PD1=2 PD2=3 PD3=4 PD4=5 PD5=6 PD6=7 PD7=8 BUSY=10 STB=19 AFD=20 INIT=21 SLIN=22 KSI4=23 KSI5=24

W650 KB_pins=24 (JKB3) PD0=1 PD1=2 PD2=3 PD3=7 PD4=9 PD5=10 PD6=13 PD7=16 BUSY=18 STB=4 AFD=5 INIT=6 SLIN=8 KSI4=11 KSI5=12
W670 KB_pins=24 (JKB3) PD0=1 PD1=2 PD2=3 PD3=7 PD4=9 PD5=10 PD6=13 PD7=16 BUSY=18 STB=4 AFD=5 INIT=6 SLIN=8 KSI4=11 KSI5=12
W740SU KB_pins=24 (J-KB1) PD0=1 PD1=2 PD2=3 PD3=7 PD4=9 PD5=10 PD6=13 PD7=16 BUSY=18 STB=4 AFD=5 INIT=6 SLIN=8 KSI4=11 KSI5=12
W940/950/970 KB_pins=24 (J-KB1/2) PD0=1 PD1=2 PD2=3 PD3=7 PD4=9 PD5=10 PD6=13 PD7=16 BUSY=18 STB=4 AFD=5 INIT=6 SLIN=8 KSI4=11 KSI5=12

Quanta BM5 KB_pins=30 PD0=24 PD1=20 PD2=18 PD3=13 PD4=17 PD5=21 PD6=14 PD7=16 BUSY=27 STB=19 AFD=30 INIT=23 SLIN=22 KSI4=26 KSI5=25
Quanta LZ5 KB_pins=26 PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
Quanta LZ9 KB_pins=32 PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6
Quanta ST6 KB_pins=30 PD0=24 PD1=20 PD2=18 PD3=13 PD4=17 PD5=21 PD6=14 PD7=16 BUSY=27 STB=19 AFD=30 INIT=23 SLIN=22 KSI4=26 KSI5=25

Quanta X1BD KB_pins=32 PD0=26 PD1=22 PD2=20 PD3=15 PD4=19 PD5=23 PD6=16 PD7=18 BUSY=29 STB=21 AFD=32 INIT=25 SLIN=24 KSI4=28 KSI5=27
Quanta X12 KB_pins=32 PD0=26 PD1=22 PD2=20 PD3=15 PD4=19 PD5=23 PD6=16 PD7=18 BUSY=29 STB=21 AFD=32 INIT=25 SLIN=24 KSI4=28 KSI5=27

Quanta Y0A KB_pins=28 PD0=18 PD1=14 PD2=12 PD3=7 PD4=11 PD5=15 PD6=8 PD7=10 BUSY=21 STB=23 AFD=22 INIT=19 SLIN=20 KSI4=16 KSI5=17
Quanta Y11 KB_pins=32 PD0=26 PD1=22 PD2=20 PD3=15 PD4=19 PD5=23 PD6=16 PD7=18 BUSY=29 STB=21 AFD=32 INIT=25 SLIN=24 KSI4=28 KSI5=27
Quanta Y31A KB_pins=32 PD0=26 PD1=22 PD2=20 PD3=15 PD4=19 PD5=23 PD6=16 PD7=18 BUSY=29 STB=21 AFD=32 INIT=25 SLIN=24 KSI4=28 KSI5=27
Quanta Y61 KB_pins=32 PD0=7 PD1=11 PD2=13 PD3=18 PD4=14 PD5=10 PD6=17 PD7=15 BUSY=4 STB=12 AFD=1 INIT=8 SLIN=9 KSI4=5 KSI5=6

Quanta ZRQ KB_pins=26 PD0=26 PD1=25 PD2=24 PD3=23 PD4=22 PD5=21 PD6=20 PD7=19 BUSY=17 STB=1 AFD=2 INIT=3 SLIN=4 KSI4=5 KSI5=6

Quanta ZRT KB_pins=30 PD0=26 PD1=25 PD2=24 PD3=23 PD4=22 PD5=21 PD6=20 PD7=19 BUSY=17 STB=1 AFD=2 INIT=3 SLIN=4 KSI4=5 KSI5=6
Quanta ZRT KB_pins=28 PD0=3 PD1=4 PD2=5 PD3=6 PD4=7 PD5=8 PD6=9 PD7=10 BUSY=12 STB=28 AFD=27 INIT=26 SLIN=25 KSI4=24 KSI5=23

Quanta ZQK KB_pins=26 PD0=26 PD1=25 PD2=24 PD3=23 PD4=22 PD5=21 PD6=20 PD7=19 BUSY=17 STB=1 AFD=2 INIT=3 SLIN=4 KSI4=5 KSI5=6
Quanta ZYW KB_pins=26 PD0=26 PD1=25 PD2=24 PD3=23 PD4=22 PD5=21 PD6=20 PD7=19 BUSY=17 STB=1 AFD=2 INIT=3 SLIN=4 KSI4=5 KSI5=6
Quanta ZHKD KB_pins=24 PD0=4 PD1=5 PD2=6 PD3=8 PD4=9 PD5=10 PD6=11 PD7=12 BUSY=15 STB=20 AFD=17 INIT=16 SLIN=14 KSI4=7 KSI5=3
Quanta Z8AD KB_pins=26 PD0=1 PD1=2 PD2=3 PD3=4 PD4=5 PD5=6 PD6=7 PD7=8 BUSY=10 STB=26 AFD=25 INIT=24 SLIN=23 KSI4=22 KSI5=21

Gigabyte P34G V2 KB_pins=30 PD0=26 PD1=25 PD2=24 PD3=23 PD4=22 PD5=21 PD6=20 PD7=19 BUSY=17 STB=9 AFD=8 INIT=7 SLIN=6 KSI4=5 KSI5=4

ACER V5-122p KB_pins=24 PD0=21 PD1=20 PD2=19 PD3=17 PD4=16 PD5=15 PD6=14 PD7=13 BUSY=10 STB=24 AFD=23 INIT=22 SLIN=18 KSI4=11 KSI5=9
Pegatron VGFG, r2.1 (J3101) KB_pins=34 PD0=26 PD1=27 PD2=28 PD3=24 PD4=25 PD5=23 PD6=21 PD7=20 BUSY=17 STB=8 AFD=5 INIT=11 SLIN=10 KSI4=9 KSI5=7
KB_pins=32 PD0=26 PD1=22 PD2=20 PD3=15 PD4=19 PD5=23 PD6=16 PD7=18 BUSY=29

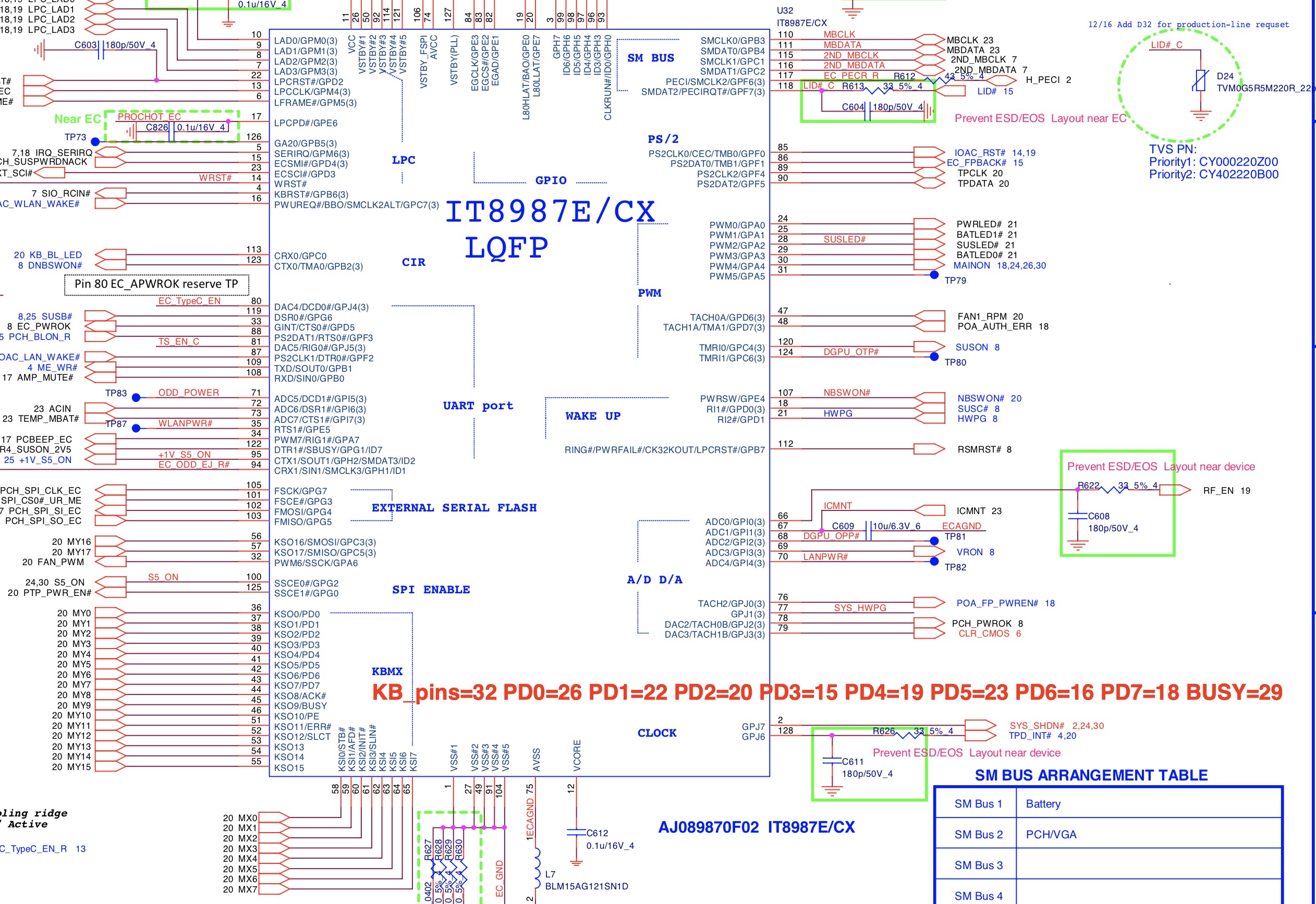

IT8987E connect ITE Programming.jpg
